天线辐射特性测试系统主要技术指标
测试频率： | 0.5～40GHz、75~110GHz |
极化方式： | 水平极化、垂直极化 |
天线增益测试精度： | ≤±0.15dB（标准天线增益≥15dB） |
副瓣电平测试精度： | ≤±0.15dB（副瓣电平﹣30dB） |
天线3dB波束方向图重复测试精度： | ≤0.1dB |
雷达天线罩电性能测试技术指标
测试频率： | 0.5～40GHz、75~110GHz |
动态范围： | ≥60dB |
功率传输系数测试精度： | 2% |
功率传输系数测试范围： | 10%～100% |
相位测试精度： | ≤±0.2° |
瞄准误差指向测试精度： | 优于±0.3mrad |
副瓣电平测试精度： | ≤±0.15 dB（副瓣电平：-30dB） |
反射电平： | 0.5～1GHz ，≤-35dB；1～2GHz，≤-45dB；2～40GHz，≤-50dB；75～110GHz， ≤-50dB |

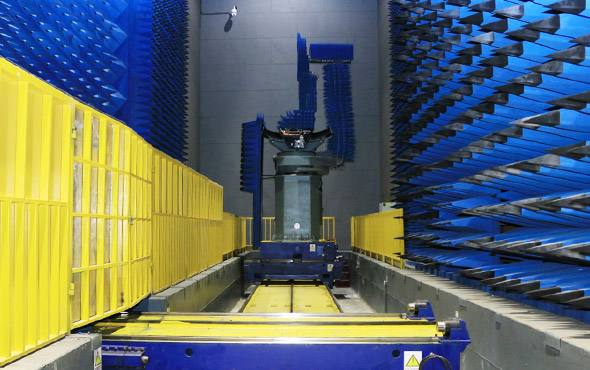

天线/天线罩转台
| 范围 | 定位精度 | 状态 |
| 天线罩转台方位轴 | 天线罩测试分动不小于±60° （单方向可达90°） 天线罩测试联动不小于±90° | ±0.005°（位置重复精度±0.003°） |
/ |
天线罩转台俯仰轴 | -10°～+10° | ±0.03°（位置重复精度±0.01°） | / |
天线罩转台滚动轴（自旋） | 0～360°连续 | ±0.05°（位置重复精度：±0.03°） | / |
天线罩转台伸缩轴 | -30～-300mm连续 | ±0.1mm | / |
天线转台伸缩轴 | 0～-200mm | ±0.1mm |
|
天线转台极化轴 |
/ | ±0.05° | 转动可实现0°、45°和90°三种状态，手动 |
天线转台方位轴 | -30°至+90° | ±0.005°（位置重复精度：±0.003°） | / |
天线转台俯仰轴 | 不小于±10° | ±0.03°（位置重复精度：±0.01°） | / |
安装要求 | 天线罩转台方位轴、俯仰轴、滚动轴三轴相交： SR 0.5mm | ||
